Berechnung der Stabilität einer Böschung
|
|
Projekt:
Massa, Italien
Auftraggeber:
Studio Tecnico, Massa
Projektbeschreibung:
Die Böschung besteht aus einer rund 3 m dicken Schicht aus sandigem Schluff die von verwittertem bis unverwittertem Fels unterlagert ist. Die Böschung beinhaltet einige kleinere Schwergewichtsmauern. Eine numerische Berechnung ergab eine Böschungssstandsicherheit von knapp über 1,0. Die Böschungsstabilität konnte durch die Anordnung von Kleinbohrpfählen erhöht werden, was durch eine numerische Berechnung nachgewiesen wurde.
Baugrund:
Sandiger Schluff und verwitterter Fels
Leistungsumfang:
- Zweidimensionale Finite Elemente Berechnung (ebener Verformungszustand) zweier relevanter Querschnitte

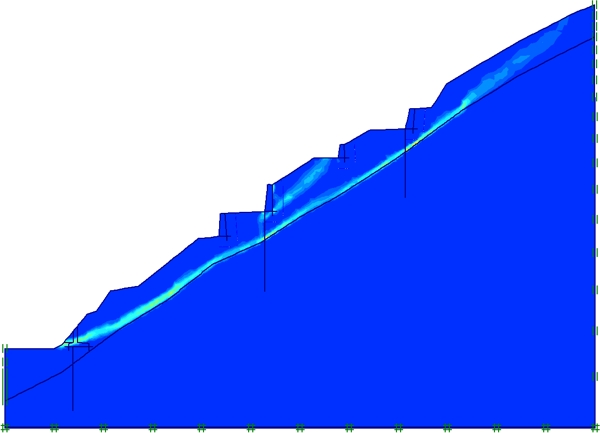

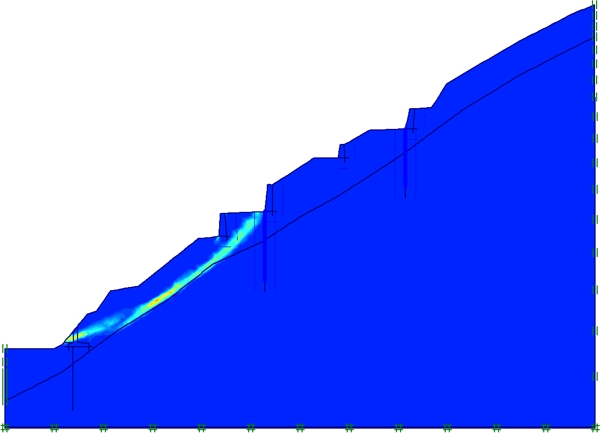

- Graphische Visualisierung der Ergebnisse, insbesonder des Böschungsbruchs vor und nach der Herstellung der Kleinbohrpfähle
- Seismische Berechnung mittels Erhöhung der vertikalen und horizontalen Beschleunigung (pseudo-statisch)
Verwendetes FE-Programmsystem:
PLAXIS 2D V8.6
Verwendete Stoffgesetze:
Lineare Elastizität nach Hooke
Linear-elastisches, ideal-plastisches Modell (Mohr-Coulomb)
Typische Modellgröße:
52 m x 34 m
1.766 Dreiecks-Elemente mit Ansatz vierter Ordnung
15.235 Knoten
