Berechnung der Gründung einer Windkraftanlage
|
|
Projekt:
Gründung einer Windkraftanlage, Italien
Auftraggeber:
Studio Techné Srl, Italien
Projektbeschreibung:

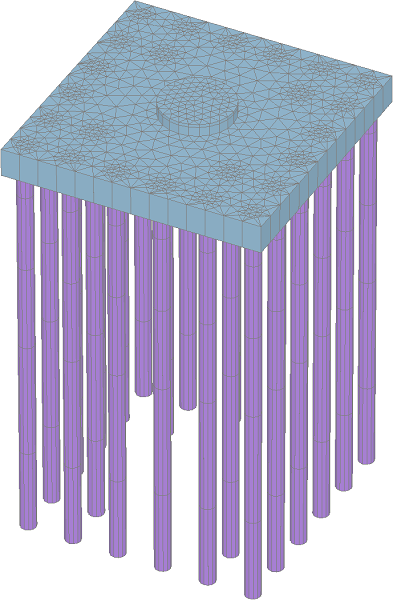

Für einen Windpark in Italien wurden mehrere Windkraftanlagen untersucht. Die Masten der Windräder sind auf quadratischen Pfahl-Plattengründungen gegründet. Bei den Pfählen kamen Bohrpfähle zur Anwendung. Zur Gewährleistung der Gebrauchstaug-
lichkeit waren die maximal zulässigen Differenzsetzungen auf 3 mm/m beschränkt. Es wurde eine Pameterstudie durchgeführt umdie optimalen Pfahllängen unter gegebener Gebrauchslast zu ermitteln.
Baugrund:
Normal konsolidierte sandige Schluffe, Löss, Ton, Fels.
Leistungsumfang:
- Dreidimensionale Finite Element Berechnungen der Gründung

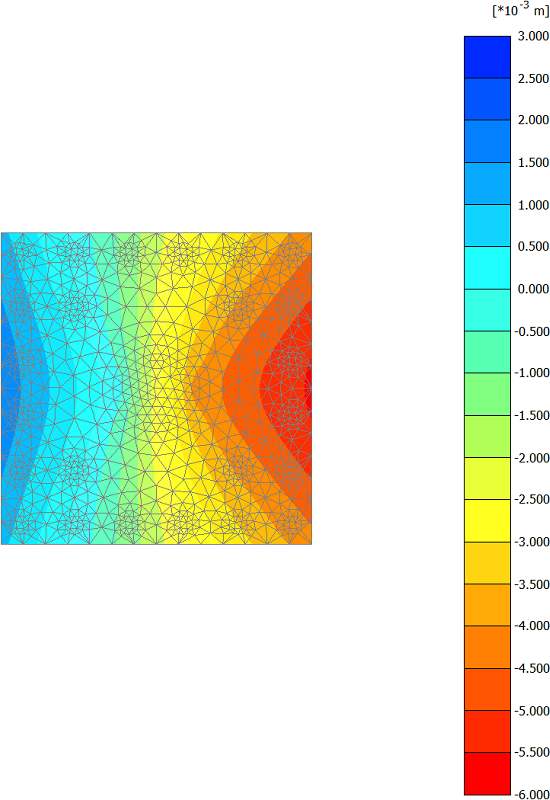

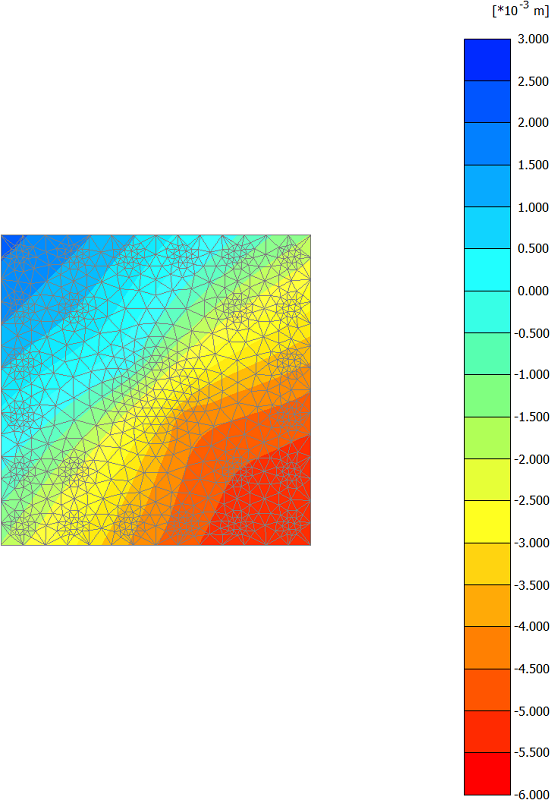

- Graphische Aufbereitung der Ergebnisse, insbesondere die Verteilung der Verformungen
- Untersuchung der Gebrauchstauglichkeit und der Trahfähigkeit der Gründung
- Ermittlung der Bettungsmoduli
- Ermittlung von Ersatzfedersteifigkeiten
- Lastaufteilung Platte - Pfähle
- Ermittlung der Mantelreibung und des Spitzendrucks der Pfähle
Verwendetes FE-Programmsystem:
PLAXIS 3D Foundation V2.2
Verwendete Stoffgesetze:
Lineare Elastizität nach Hooke
Linear-elastisches, ideal-plastisches Modell (Mohr-Coulomb) für Tragfähigkeits-
untersuchungen
Hardening-Soil Modell (elasto-plastisch) für Gebrauchstauglichkeituntersuchungen

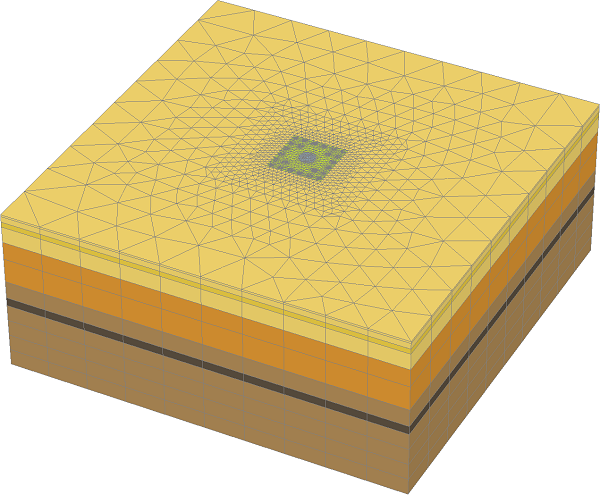

Typische Modellgröße:
120 m x 120 m x 80 m
50.000 Pentaeder Elemente mit quadratischem Ansatz
120.000 Knoten
